下午好,西安博望新材料科技有限公司感谢您的到来!
当前位置: 首页 > 沥青乳化剂 > 内容
沥青乳化剂

乳化剂BWH 05(冷再生专用)

[发布日期]:2019-01-04 15:39:36


    BWH 05
是一款阳离子慢裂沥青乳化剂,易溶于酸性、中性溶液。其具有优良的乳化能力,不需要调酸,对沥青适用性广泛。专门用于冷再生乳化沥青的生产。
BWH 05冷再生混合料性能:
l优异的裹覆特性,乳化沥青与旧料100%完全裹覆;
l优异的乳化沥青再生料工作性能,能维持3~6h的可工作时间;
l独特的碾压破乳技术,压实度高;
l早期强度好,2~3天能取出完整芯样。
l路用性能优异,各项路用性能指标大幅度超越规范指标要求。
BWH 05特性参数:
物理形态                             黑色液体
密度(克/厘米3), 25°C              0.9~1.0
粘度,cps, 25°C                     1500~2500
固含量 %                             40~45
使用方法:
    将乳化剂按一定比例加入55-60℃的水中搅拌使其充分溶解,搅拌均匀后,将沥青加热至135-140℃和上述溶液一起泵入胶体磨进行乳化,即制得阳离子型乳化沥青。推荐用量为2.8~3.2%(实物添加量),无需调酸。
典型配方(质量比)

组成 重量比(%) 生产条件
BWH 05 2.8~3.2
适量    50-60(℃)
沥青: 60.0   135-145(℃)
共计 100.0
储存及注意事项
    BWH 05通常在环境温度下保存,不宜长时间在60℃以上或加热保存,建议使用前搅动或摇动以使均匀。
    采用BWH 05制备成的冷再生乳化沥青,在生产后应搅拌3-5min后储存,不可与其他不同类型乳化沥青(如粘层、透层等)混合储存,避免发生反应导致破乳。乳化沥青应储存在带有搅拌功能的储存罐中,若储存时间较长,应每隔2天左右搅拌10-15min。

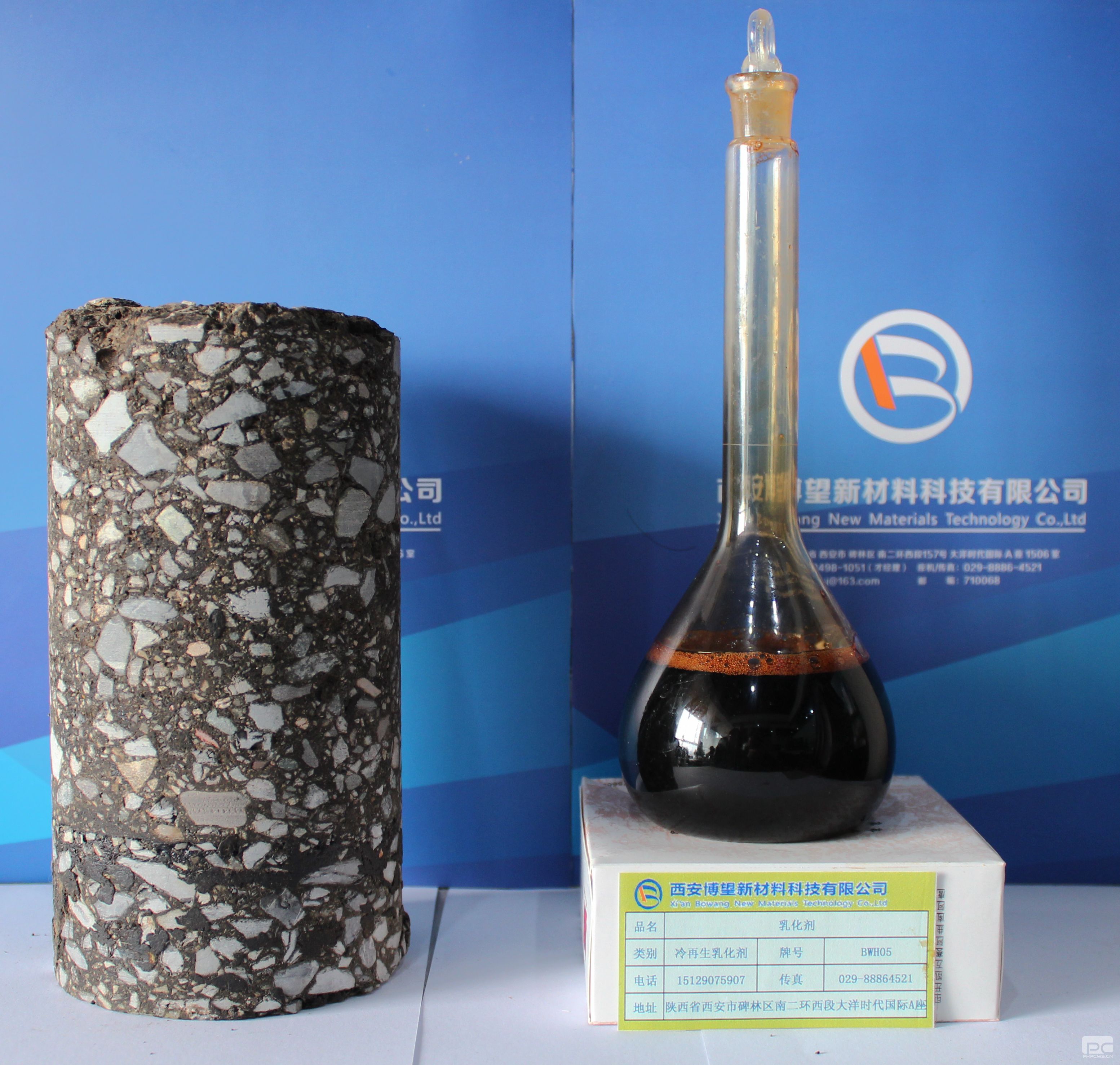

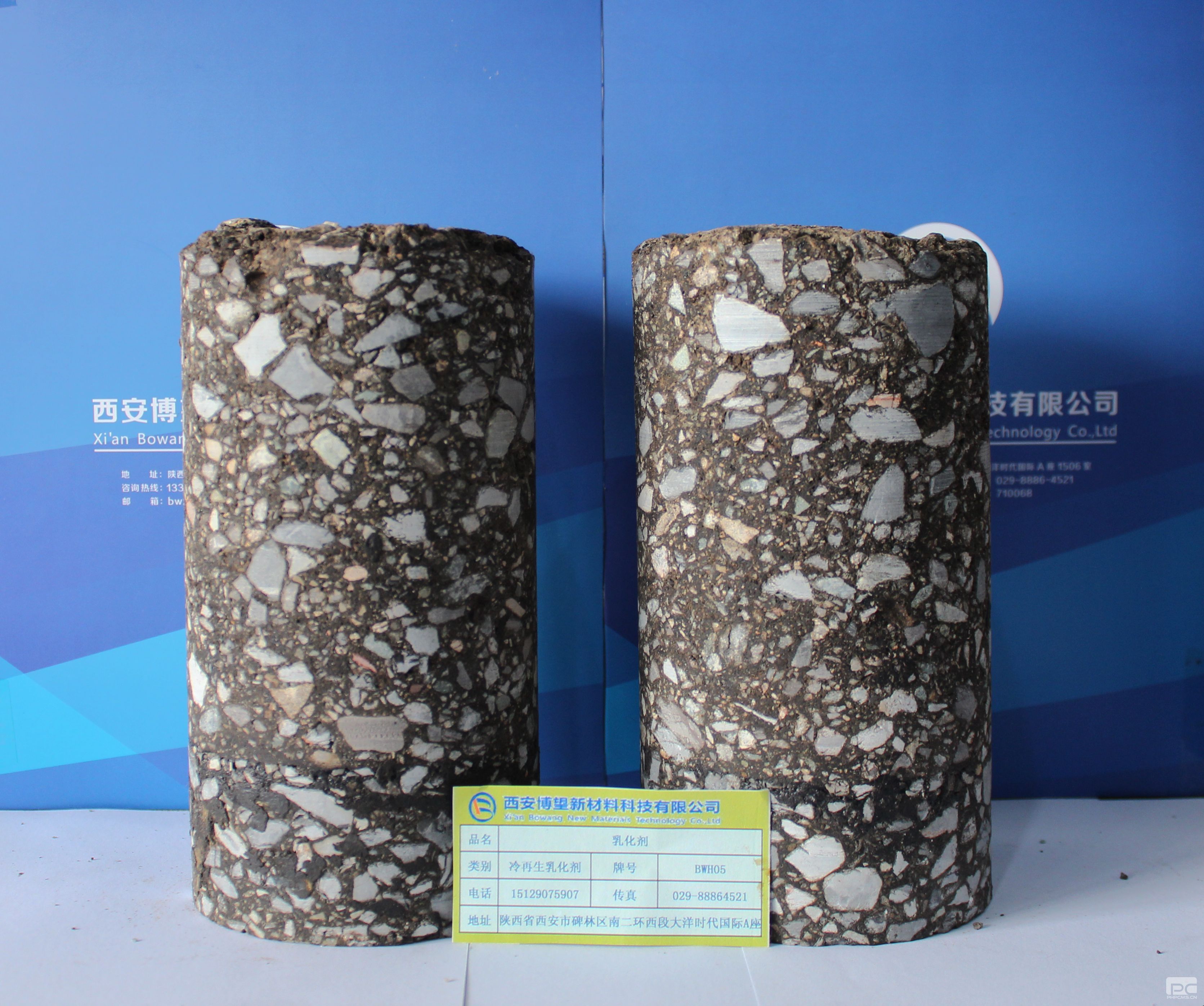

                                     我公司冷再生芯样

【上一篇】: 乳化剂BW A53 (慢裂型)
【下一篇】: 阴离子乳化剂 BWH 02




Copyright 1997-2024 Bowang Group All Rights Reserved. 技术支持:潜行工作室 陕ICP备18000060号
地址:西安市碑林区南二环西段157号大洋时代国际A座1507室 电话:029-88864521 传真:029-88864521
